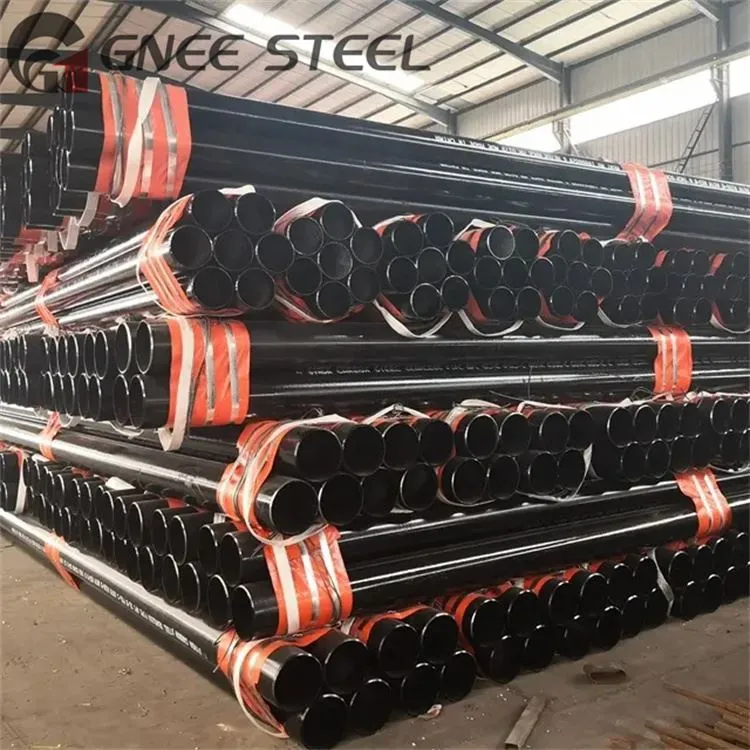

A106 B darajali karbonli po'latdan choksiz quvur
106B choksiz po'lat quvurning kimyoviy tarkibi: uglerod 0.30 dan kam yoki unga teng, marganets: 0.29~1.0 6, fosfor: 0 dan kichik yoki teng.035, oltingugurt: 0 dan kichik yoki teng.035, kremniy: { dan katta yoki unga teng {21}}.10, xrom: 0,40 dan kam yoki teng, nikel: 0,40 dan kam yoki teng, mis: 0,40 dan kam yoki teng, molibden: 0,15 dan kichik yoki teng, vanadiy: 0,08 dan kam yoki unga teng, valentlik kuchi: 415MPa dan katta yoki teng, oqish quvvati: 240MPa, tashqi diametri 21,3 ~ 762 mm, devor qalinligi 3,0 ~ 140 mm,
A106 Gr B choksiz karbonli po'lat quvuryaxshi mexanik xususiyatlarga va korroziyaga chidamliligiga ega. Odatda neft va gazni qayta ishlash zavodlari, elektr stantsiyalari va yuqori bosimli suyuqliklarni tashish quvurlari kabi yuqori harorat va bosimlarga bardosh berishi kerak bo'lgan quvur liniyasi komponentlarini ishlab chiqarish uchun ishlatiladi.
ASME SA / ASTM A106 GR.B Karbonli po'latdan choksiz quvurlar va quvurlar Kimyoviy tarkibi:
| Kimyoviy tarkibi (%) | ||||||||||
| Baho | C(Maks) | Mn | Si(daq) | Cu(Maks) | Ni(Maks) | Cr(Maks) | Mo(Maks) | V(Maks) | P(Maks) | S(Maks) |
| B | 0.3 | 0.29~1.06 | 0.1 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 | 0.035 | 0.035 |
A 106 daraja B IBR quvurlari va quvurlari Mexanik xususiyatlar:
| Mexanik xususiyatlari: | ||
| Baho | Kuchlanish kuchi (Mpa), min. | Hosildorlik kuchi (Mpa), min. |
| B | 415 | 240 |
Karbonli po'latdan yasalgan choksiz bosim quvurlari va quvurlarning bardoshliligi:
| NPS | 1/8” – 1 1/2” | 1 1/2″ dan 4″ gacha | 4 dyuymdan 8 dyuymgacha | 8 dan 18 dyuymgacha | 18 dan 26 dyuymgacha | 26 dyuymdan 34 dyuymgacha | 34 dan 48 dyuymgacha |
| OD tolerantligi | +/- 0.4 | +/- 0.8 | +1.6, -0.8 | +2.4, -0.8 | +3.2, -0.8 | +4.0, -0.8 | +4.8, -0.8 |
| WT tolerantligi | +/- 12.5% | ||||||
| Og'irlik bardoshliligi | +10%, -3.5% | ||||||
A106 B darajali choksiz quvur
Devor qalinligining ijobiy og'ishi uchun standart yo'q, ammo vazn chegarasi mavjud. Har qanday po'lat quvurning og'irligi belgilangan qiymatning 10% dan oshmasligi va 3,5% dan kam bo'lmasligi kerak.
Uzunlik: Ruxsat etilgan uzunlikdagi po'lat quvurlarning ruxsat etilgan uzunligi og'ishi +6/-0 mm.
Bend: Tayyor quvur juda tekis bo'lishi kerak.
Yakuniy shakl: Agar boshqacha ko'rsatilmagan bo'lsa, po'lat quvurlar quyidagi qoidalarga muvofiq etkazib beriladi:
48,3 mm dan kam yoki teng po'lat quvurlar ixtiyoriydir. Barcha devor qalinligidagi quvurlarning uchlari tekis uchli yuzlarga yoki qirrali tekis uchlarga kesilishi kerak.
60.3 mm dan katta yoki unga teng bo'lgan po'lat quvurlar uchun quvur devorining qalinligi qalinlashgan quvurlardan katta bo'lmasligi va qirrali tekis uchlari bo'lishi kerak. Quvur o'qining vertikal chizig'iga perpendikulyar ravishda o'lchangan burchakning silliq uchining egilish burchagi 30 gradus +5/-0 daraja, ildizning to'mtoq qirrasi 1,6±0,8 mm. 60,3 mm dan katta yoki teng po'lat quvurlar. Quvurning devor qalinligi qalinlashgan quvurdan kattaroq bo'lsa, uni tekis uchlari bilan kesish kerak.
