EUE yog 'trubkasi(External Upset End Tubing) neft va gazni ishlab chiqaruvchi qatlamdan yer yuzasiga-tashish uchun ishlatiladigan sanoat standart quvuridir. U qalinlashgan uchlari bilan belgilanadi, ular ulanishni (bo'g'inni) quvurning asosiy tanasi kabi kuchli yoki undan kuchliroq qilish uchun mo'ljallangan.
"Tashqi xafagarchilik" (soxtalashtirish jarayoni)
Standart quvurlarda iplarni metallga kesish devorni ingichka qilib, zaif nuqta hosil qiladi. Bunga yo'l qo'ymaslik uchun EUE quvurlari deb nomlangan zarb qilish jarayonidan o'tadibezovta qiluvchi:
Quvurning uchlari isitiladi va devorlarni yasash uchun siqiladitashqi tomondan qalinroq.
Keyin iplar bu qalinlashgan qismga kesiladi.
Natija:Iplar ostidagi "tanqidiy maydon" ko'proq metallga ega bo'lib, bo'g'in milya uzunlikdagi trubkaning katta og'irligi-ni yirtilmasdan bardosh bera oladi.
EUE quvurlari o'lchami
| Nominal OD (da) | Og'irligi (lb/ft) | Quvur OD (mm) | Devor qalinligi (mm) | ID (mm) | Drift Dia. (mm) | Xato OD (mm) | Birlashma OD (mm) | Ulanish uzunligi (mm) |
| 1.900 | 2.75 | 48.26 | 3.68 | 40.89 | 39.30 | 52.39 | 63.50 | 95.25 |
| 2-3/8 | 4.60 | 60.33 | 4.83 | 50.67 | 48.29 | 65.88 | 77.80 | 123.83 |
| 2-7/8 | 6.40 | 73.03 | 5.51 | 62.01 | 59.61 | 78.58 | 93.17 | 133.35 |
| 3-1/2 | 9.20 | 88.90 | 6.45 | 76.00 | 72.82 | 95.25 | 114.30 | 142.88 |
| 4 | 11.00 | 101.60 | 6.65 | 88.30 | 85.12 | 107.95 | 127.00 | 152.40 |
| 4-1/2 | 12.60 | 114.30 | 6.88 | 100.54 | 97.36 | 120.65 | 141.30 | 155.58 |
EUE ipining texnik xususiyatlari
| Parametr | Spetsifikatsiya | Tavsif |
| Ip turi | API 8-raund (8-bosqich) | Stress kontsentratsiyasini kamaytirish uchun yumaloq tepaliklar va ildizlar |
| Bir dyuymdagi iplar (TPI) | 8 TPI | Standart 2-3/8" va undan yuqori (1,9" 10 TPIdan foydalanadi) |
| Konik | 1:16 (0,0625 mm/mm) | Har bir oyoq uchun 3/4" (3/4" TPF) ga ekvivalent |
| Ip balandligi | 1,810 mm (0,0712 dyuym) | Ip profilining nazariy chuqurligi |
| Muhrlash usuli | Interference Fit + Dope | Plomba yonbosh-bilan{1}}bilan aloqa va ip birikmasidan hosil bo'ladi |
Umumiy po'lat navlari va mexanik xususiyatlari
Materialni tanlash quduq chuqurligi, bosim va korroziy elementlarga (H2S/CO2) asoslanadi.
| Chelik darajasi | Hosildorlik kuchi (psi) | Kuchlanish kuchi (psi) | Rang kodlash | Ilova muhiti |
| J55 | 55,000 - 80,000 | 75 000 dan katta yoki unga teng | Bitta yorqin yashil guruh | Standart sayoz va o'rta quduqlar |
| N80-1/Q | 80,000 - 110,000 | 100 000 dan katta yoki unga teng | Bitta qizil tasma | Yuqori yuk talablari bo'lgan chuqur quduqlar |
| L80-1 | 80,000 - 95,000 | 95 000 dan katta yoki unga teng | Qizil + jigarrang bantlar | Nordon xizmat (H2S ga chidamli) |
| P110 | 110,000 - 140,000 | 125 000 dan katta yoki unga teng | Bitta oq tasma | Ultra{0}}chuqur, yuqori-bosimli quduqlar |
Muhandislik terminologiyasi
Tashqi bezovtalik (Yevropa Ittifoqi):Quvur uchlarida devor qalinligini oshiradigan zarb qilish jarayoniga ishora qiladi. Bu tishli ulanishning quvur tanasi kabi kuchli yoki undan kuchliroq bo'lishini ta'minlaydi.
Drift diametri:Quduq ostidagi operatsiyalar uchun eng muhim parametr. U asboblar (nasoslar, paketlar) quvurlar orqali o'tishi uchun "kafolatlangan" bo'shliqni ifodalaydi.
Makiyajni yo'qotish:Muftaga to'liq vidalangandan so'ng, quvur birikmasining umumiy uzunligining qisqarishi. 2-7/8" EUE uchun bu taxminan 2,35 dyuym (59,69 mm).
Makiyaj momenti:Ulanishni mustahkamlash uchun zarur bo'lgan aylanish kuchi. Operatorlar APIga amal qilishlari kerakOptimal momentulanishning "halqa" (kengaytirish) yoki muhr ishdan chiqishini oldini olish uchun qiymatlar.

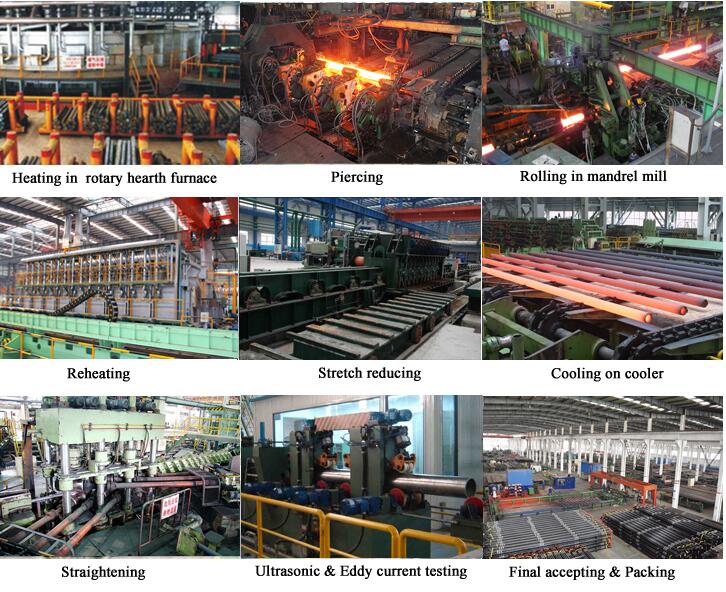

GNEE EUE quvurlari zavodi
GNEE EUE Tubing sinov uskunalari
GNEE EUE quvurlari sertifikati
TSS
Tashqi xafagarchilik (EUE) mavzulari nima?
Tashqi uzilishlar (EUE)rezbalar og'ir{0}}bog'lar bo'lib, ular asosan neft va gaz qazib olish quvurlarida ishlatiladi.
Mana ularni tushunishning eng oddiy usuli:
"Xafagarchilik":Iplarni kesishdan oldin, trubaning uchlari amalga oshiriladiqalinroqzarb qilish jarayoni orqali.
Maqsad:Odatda, trubaga iplarni kesish metallni ingichka va bo'g'inda zaiflashtiradi. Avval uchlarini qalinlash (xafa qilish) orqali bo'g'in bo'ladiquvur tanasining qolgan qismi kabi kuchli.
Dizayn:Ular odatda xususiyatga egaBir dyuym uchun 8 dumaloq ip (8-chi). Dumaloq shakl yig'ish paytida shikastlanishning oldini olishga yordam beradi va stressni kamaytiradi.
Foyda:EUE iplari quduqda milya chuqurlikda osilgan quvur liniyasining katta og'irligini ushlab turishi va yuqori bosim ostida ishonchli muhrni ta'minlashi mumkin.
Nue va EUE quvurlari o'rtasidagi farq nima?
Asosiy farq shundakiquvur uchlarining qalinligivaulanishning mustahkamligi.
Farqlarni taqqoslash jadvali (EUE va NUE)
| Xususiyat | EUE (tashqi xafa bo'lish) | NUE (-Xafa bo'lmagan) |
| Quvur oxiri profili | Qalinlashgan/soxtalashtirilgan(Uchlari tanadan qalinroq) | Standart/to'g'ri(Uchlari tanasi bilan bir xil qalinlikda) |
| Birgalikda mustahkamlik | Yuqori(Birgalikda ishlash samaradorligi quvur tanasining 100% dan yuqori yoki unga teng) | Oʻrtacha(Qo'shma zaif nuqta, ~ 60-80% samaradorlik) |
| Bir dyuymdagi iplar (TPI) | 8 TPI(8-chi) | 10 TPI(10-chi) |
| API kodi | EI | NU |
| Plomba ishlashi | Zo'r; yuqori{0}}bosimli muhitlar uchun mos | Standart; past / o'rta bosim uchun javob beradi |
| Birlamchi dastur | Chuqur quduqlar, yuqori bosimli-quduqlar, standart ishlab chiqarish quvurlari | Sayoz quduqlar, past yuk-quduqlar, foydali/yer usti liniyalari |
Tashqi xafagarchilik va xafa bo'lmaslik o'rtasidagi farq nima?
Asosiy farq - trubaning uchlari bormiqalinlashgan(zarb qilingan) iplar kesilgunga qadar.
1. Tashqi bezovtalik (EUE)
Shakl:Quvurning uchlari zarb qilinganqalinroqtashqi tomondan quvur tanasining qolgan qismiga qaraganda.
Kuch:Metall qalinroq bo'lgani uchun, ulanishkuchliroqquvurning o'ziga qaraganda. U og'ir yuklarni va yuqori bosimni iplarga tegmasdan bardosh bera oladi.
Mavzu:Odatda borBir dyuymga 8 ta ip(8-chi).
2. Xafa bo'lmagan-(NUE)
Shakl:QuvurStreyt. Uchlari quvurning qolgan qismi bilan bir xil qalinlikka ega.
Kuch:Kesish iplari quvur devoridan metallni olib tashlaydi, bu esa ulanishni amalga oshiradieng zaif nuqta(quvur quvvatining 60-80% atrofida).
Mavzu:Odatda borBir dyuymga 10 ta ip(10-chi).
