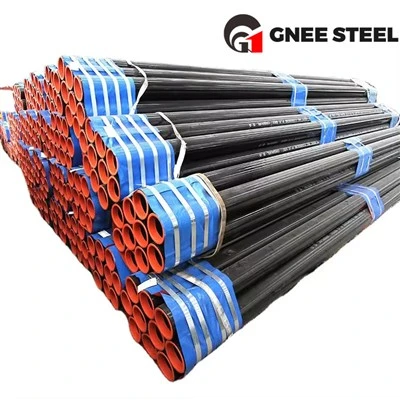

API 5L darajasidagi X65 PSL2 ERW trubkasi
API 5L darajasidagi X65 PSL2 ERW trubkasi(Elektr qarshilik payvandlangan) yuqori quvvatli{0}}truba toifasidir. U yuqori chastotali tok yordamida po'lat lasanning chetlarini qizdirish va keyin ularni mexanik ravishda bosish orqali uzunlamasına chok hosil qilish orqali ishlab chiqariladi.
X65ning minimal hosildorligini ifodalaydi65000 psi (450 MPa).
PSL2trubaning 2-darajali mahsulot spetsifikatsiyasiga javob berishini bildiradi, bu majburiy ta'sirga chidamlilik sinovi, kimyoviy tarkibni qattiqroq nazorat qilish va to'liq issiqlik izlanishini o'z ichiga oladi.
ERW (HFW)jarayon devor qalinligining qattiq tolerantliklari, mukammal yumaloqlik va yuqori ishlab chiqarish samaradorligi kabi afzalliklarni taqdim etadi, bu esa uni oʻrta{0}}katta diametrli neft va gaz yigʻish va tarqatish liniyalari uchun ideal qiladi.
API 5L X65 PSL2 ERW quvurlari spetsifikatsiyasi jadvali
| Element | Tavsif |
| Standart | API Spec 5L (46-nashr yoki undan keyingi) |
| Baho | X65 / L450 |
| Mahsulot spetsifikatsiyasi darajasi | PSL 2 |
| Payvandlash turi | ERW / HFW (Elektr qarshilik payvandlangan / Yuqori{0}}chastota payvandlangan) |
| Tashqi diametri (OD) | 2 3/8" – 24" (60,3 mm – 610 mm) |
| Devor qalinligi (WT) | 3,2 mm - 22 mm (OD ga bog'liq) |
| Tugatish | Eğimli uchi (BE), tekis uchi (PE) |
| Uzunlik | Yagona tasodifiy (SRL), Ikki marta tasodifiy (DRL), Ruxsat etilgan uzunlik |
API 5L X65 Materiallar xususiyatlari va kimyoviy tarkibi
Mexanik xususiyatlar (API 5L X65 PSL2)
PSL2 rentabellik va kuchlanish kuchi uchun minimal va maksimal chegaralarni belgilaydi.
| Mulk | Qiymat (X65 / L450 PSL2 darajasi) |
| Hosildorlik kuchi | 450 - 600 MPa (65,300 - 87,000 psi) |
| Mustahkamlik chegarasi | 535 - 760 MPa (77,600 - 110,200 psi) |
| Chiqish nisbati | 0,93 dan kam yoki unga teng |
| Qattiqlik (Charpy V-teshik) | 0 gradusda majburiy sinov |
Kimyoviy tarkibi (API 5L X65 Maks. % - PSL2 payvandlangan)
Payvandlangan quvurlar (ERW) uchun uglerod chegaralari odatda payvandlash qobiliyatini yaxshilash uchun choksizdan pastroqdir.
| Element | Tarkib (Maks %) |
| Uglerod (C) | 0.22 |
| Marganets (Mn) | 1.45 |
| Fosfor (P) | 0.025 |
| Oltingugurt (S) | 0.015 |
| Kremniy (Si) | 0.45 |
| Uglerod ekvivalenti (CEiiw) | 0,43 dan kam yoki unga teng |
API 5L X65 quvur devor qalinligi jadvali
ASME B36.10 bo'yicha umumiy NPS o'lchamlari uchun standart devor qalinligi (mm):
| NPS | OD (mm) | SCH 20 | SCH 40 (STD) | SCH 80 (XS) |
| 6" | 168.3 | 4.78 | 7.11 | 10.97 |
| 8" | 219.1 | 6.35 | 8.18 | 12.70 |
| 12" | 323.8 | 6.35 | 10.31 | 12.70 |
| 16" | 406.4 | 7.92 | 12.70 | 12.70 |
| 24" | 610.0 | 9.53 | 12.70 | 12.70 |
API 5L quvurlar o'lchamlari va bardoshlik jadvali
| Mulk | Nominal diametri (D) | Tolerantliklar |
| Tashqi diametri (OD) | 60,3 mm < D 610 mm dan kam yoki unga teng | ± 0.0075 D |
| Devor qalinligi (WT) | Barcha qalinliklar | +15.0%, -12.5% |
| Dumaloqlikdan--tashqarida | Payvand choki bundan mustasno | 0.015 D |
| To'g'rilik | Butun uzunligiga | 0,2% L dan kam yoki unga teng |
API 5L X65 quvur bosimi harorati reytingi
API 5L quvurlari uchun nominal bosim odatda yordamida hisoblanadiBarlou formulasi: P=2St/D×F
P: Ichki dizayn bosimi.
S: Belgilangan minimal rentabellik kuchi (X65 uchun 450 MPa).
t: nominal devor qalinligi.
D: tashqi diametri.
F: Dizayn omili (odatda sanoat standartlari bo'yicha 0,72).
Haroratni pasaytiradigan omillar:Harorat oshishi bilan quvur quvvati pasayadi.
-29 darajadan 121 darajagacha: Faktor 1.0 (kamaytirish yo'q)
149 daraja: Faktor 0,967
204 daraja: Faktor 0,900
API 5L X65 ERW quvur qoplamasi taqdim etiladi
Tuproq yoki atrof-muhit korroziyasini oldini olish uchun ERW quvurlari ko'pincha quyidagi qoplamalar bilan ta'minlanadi:
3LPE (Uch-qatlamli polietilen): Eng keng tarqalgan tashqi korroziya qoplamasi (FBE primeri + Yopishqoq + PE tashqi qatlami).
FBE (Fusion Bonded Epoksi): Bir yoki ikki qatlamli epoksi kukuni mukammal yopishtiruvchi.
3LPP (Uch-qatlamli polipropilen): Yuqori haroratli-ish muhitlari uchun javob beradi.
Lak / qora bo'yoq: Saqlash va tashish vaqtida qisqa-zangni oldini olish uchun ishlatiladi.
Ichki epoksi qoplama: Ishqalanishni kamaytiradi va oqim samaradorligini oshiradi.
API 5L X65 PSL2 ERW quvuri uchun sinovlar
| Sinov elementi | Tavsif |
| Gidrostatik sinov | Quvurlarning 100% oqmasligi uchun sinovdan o'tkaziladi. |
| Yassilash testi | ERW uchun noyob, u payvand choki va materialning egiluvchanligini tekshiradi. |
| Buzuvchi boʻlmagan sinovlar{{0}(NDT) | Payvand chokida ultratovush (UT) yoki elektromagnit sinov. |
| Charpy Impact Test (CVN) | PSL2 uchun tananing qattiqligini va payvandlash issiqligi-ta'sirlangan zonani tekshirishi shart. |
| Yoʻnaltirilgan{0}}egilish sinovi | Payvand chokining yaxlitligi va birlashishini ta'minlaydi. |
| Makroskopik tekshiruv | Payvand chokining metallurgiya tuzilishi va sintezini tekshiradi. |
API 5L X65 PSL2 ERW quvur zavodi
API 5L X65 PSL2 qarshilik payvandlangan quvur sinov uskunalari
API 5L X65 PSL2 ERW karbonli po'lat quvur sertifikati
TSS
ERW trubkasi va oddiy quvur o'rtasidagi farq nima?
ERW quvurlari po'lat chiziqlarni o'rash va payvandlash orqali amalga oshiriladi, buning natijasida uzunlamasına payvand choki hosil bo'ladi. Ular taklif qiladilararzonroq xarajatlar, yuqori samaradorlik va juda bir xil devor qalinligi, bu ularni standart oʻrtacha{0}}to-bosimli yuk tashish uchun ideal qiladi. Bundan farqli o'laroq, "oddiy" choksiz quvurlar qattiq po'latdan yasalgan ignalarni teshish orqali amalga oshiriladi va mavjudpayvand choki umuman yo'q; ular yanada bir xil tuzilmani ta'minlaydi va haddan tashqari bosim va haroratlarga bardosh bera oladi, bu ularni yuqori-xavfsizlik, muhim ish sharoitlariga moslashtiradi.
API 5L X60 va X65 o'rtasidagi farq nima?
O'rtasidagi asosiy farqAPI 5L X60vaAPI 5L X65ularninghosil kuchi. X65 taxminan8% kuchliroqX60 dan ko'ra, bu muhandislarga materiallar va tashish xarajatlarini tejash uchun yuqori bosimli yoki ingichka devorlarga ega quvurlarni loyihalash imkonini beradi.
